[C3 Resistência] MathCAD

Verifique os resultados dos Exemplos 3.3 e 3.11 utilizando o software Mathcad.

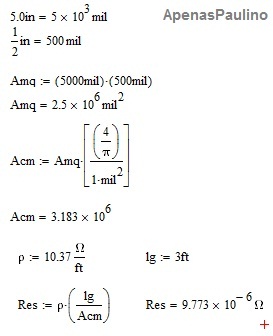

Exemplo 3.3 Qual a resistência de uma barra de cobre, como a usada no painel de distribuição de energia de um prédio comercial, com as dimensões indicadas na Figura 3.3?

Solução:

Exemplo 11 Se a resistência de um fio de alumínio à temperatura ambiente (20 °C) é 100 mΩ (medida com um miliohmímetro), em que temperatura sua resistência aumentará para 120 mΩ?
Solução:

A temperatura absoluta inferida do alumínio é -236 °C

A equação ideal seria da seguinte forma:

Adaptando para obter a temperatura T₂, obtemos o resultado da seguinte forma:
